Con poco más de 10 cm de diámetro y unos pocos centímetros de grosor, la nueva miniCAM8 es un sistema de imagen compacto, de alta resolución y alto rendimiento, con refrigeración, capaz de capturar imágenes excepcionales y de alta calidad del espacio profundo, así como imágenes planetarias de alta resolución y calidad.
A menudo, la compacidad en sistemas de astrofotografía se logra a costa de sacrificar alguna característica crítica presente en sistemas refrigerados de múltiples componentes, como la calidad del sensor o la refrigeración termoeléctrica. Este no es el caso de la nueva miniCAM8. Basada en el sensor Sony IMX585 de 8 MP, la miniCAM8 incluye refrigeración TE completa, capaz de alcanzar un delta de -45 °C con respecto al ambiente, junto con una rueda de filtros integrada de 8 posiciones para imágenes completas en LRGB y banda estrecha.
| (*) El IMX585 es un sensor de 1/1.2″ con 8 millones de píxeles (resolución de 3840 x 2160), ampliamente utilizado en cámaras refrigeradas de alto rendimiento, especialmente en los campos de la observación astronómica y la captura de imágenes con poca luz. La versión monocromática elimina el filtro Bayer, mejorando significativamente la sensibilidad, lo que lo hace ideal para aplicaciones de astrofotografía, imagen científica y fotometría. Generalmente, para proporcionar imágenes HDR (alto rango dinámico), se requiere la captura de imágenes con múltiples exposiciones, donde varias imágenes tomadas con diferentes tiempos de exposición se combinan en una sola toma. Esto puede generar problemas con artefactos. El diseño más reciente del sensor adopta la nueva tecnología propietaria de Sony, «STARVIS 2», que ofrece alta sensibilidad e imágenes HDR. Esta tecnología permite capturar imágenes en una sola exposición, suprimiendo la aparición de artefactos y logrando un HDR de 88 dB, aproximadamente 8 veces más que un sensor convencional, sin aumentar el tamaño del píxel. Además, incrementa la sensibilidad en el rango cercano al infrarrojo en aproximadamente 1.7 veces en comparación con un sensor convencional. |
|
Alta sensibilidad en el rango cercano al infrarrojo
El IMX585 es un procesador Sony Starvis II que permite alta sensibilidad y un rango dinámico amplio (HDR). Además, mejora la sensibilidad en el rango cercano al infrarrojo aproximadamente 1.7 veces* en comparación con el IMX485. La nueva cámara QHY miniCAM8 tiene una eficiencia cuántica máxima del 60 % en la banda cercana al infrarrojo y del 92 % en la banda de longitud de onda visible.
* Datos oficiales proporcionados por Sony: https://www.sony-semicon.com/cn/news/2021/2021062901.html
BSI (Estructura Retroiluminada)
Una de las ventajas de la estructura CMOS retroiluminada es la mejora en la capacidad de pozo lleno. Esto es particularmente útil para sensores con píxeles pequeños. En un sensor típico con iluminación frontal, los fotones que ingresan a la capa fotosensible deben pasar primero a través del cableado metálico integrado, situado justo encima de esta capa. La estructura de este cableado refleja algunos fotones, reduciendo la eficiencia del sensor.
En un sensor retroiluminado, la luz ingresa a la superficie fotosensible desde el lado inverso. En este caso, el cableado integrado del sensor se encuentra por debajo de la capa fotosensible. Como resultado, más fotones llegan a la capa fotosensible, generando y capturando más electrones en el pozo del píxel. Esta relación entre la producción de fotones y electrones se llama eficiencia cuántica. Cuanto mayor sea la eficiencia cuántica, más eficiente será el sensor para convertir fotones en electrones, aumentando su sensibilidad para capturar imágenes de objetos débiles.
Cero «A
mplify Glow»
La QHY miniCAM8 también es una cámara sin brillo amplificado (zero amplifier glow).
Tecnología Anti-Condensación (Anti-Dew Technology)
Basándose en casi 20 años de experiencia en diseño de cámaras refrigeradas, las cámaras QHY implementan soluciones completas de control contra condensación. La ventana óptica tiene un calentador integrado para evitar el rocío, y la cámara está protegida contra la humedad interna. Una placa de calentamiento eléctrico para la ventana de la cámara previene la formación de condensación, mientras que el sensor se mantiene seco gracias al diseño con tubos de gel de sílice, que controla la humedad dentro de la cámara del sensor.
Refrigeración
Además de la refrigeración TE de doble etapa, QHYCCD implementa tecnología propietaria en el hardware para controlar el ruido de corriente oscura.
El ADC nativo del sensor IMX585 es de 12 bits. En comparación con 16 bits, la profundidad de 12 bits ofrece menos datos, lo que resulta en un rango dinámico relativamente más estrecho. Esto puede generar problemas como gradaciones de color insuficientes y pérdida de información. Durante el desarrollo de la miniCAM8, QHYCCD combinó ganancias altas y bajas para extender los datos a 16 bits. Sin embargo, dado que esta profundidad de 16 bits no es nativa, puede ocurrir un cambio repentino en la linealidad, afectando las transiciones suaves en las imágenes. Para resolver esto, QHYCCD desarrolló el modo “Linearity HDR”, que utiliza un enfoque basado en algoritmos para corregir la linealidad de las imágenes a través de software, asegurando transiciones más suaves y una representación de color más rica.
Especificaciones
| Modelo | QHY miniCAM8 |
| CMOS Sensor | Sony IMX585 |
| Mono/Color | Both |
| BSI/FSI | BSI |
| Sensor Size | 1/1.2inch |
| Pixel Size | 2.9μm*2.9μm |
| Total Pixel Area | 3856*2180 |
| Effective Pixels | 8 MP |
| Full Well Capacity | 54ke- |
| Readout Noise | 0.76 – 7.8 e- |
| A/D | 12bit (output as 16-bit) |
| Full Frame Rates | Full Resolution: 41.5FPS@8bit，23.5FPS @16bit |
| ROI Frame Rates | Full Resolution 1080 Lines, 82FPS@8bit, 47FPS@16bit；640Lines, 177FPS@8bit, 105FPS@16bit |
| Exposure Time Range | 11μs-900sec |
| Shutter Type | Electronic Rolling Shutter |
| Built-in Image Buffer | 512MB DDR3 |
| Computer Interface | USB3.0 |
| Telescope Interface | 1.25 inc |
| Optic Window Type | AR+AR |
| Filter Wheel | Built-in 8-Position Carousel |
| Back Focal Length | 17.5mm |
| Cooling System | Dual Stage TEC cooler: Long exposures (> 1 second) typically -45℃ below ambient |
| Weight | 480g |
Dimensiones mecánicas
Accesorios
| Item | Amount | Note |
| Camera | 1 | |
| 12V 5A Power Adapter | 1 | Standard Accessories |
| Power Cable | 1 | |
| 12V Self-Locking Power Cable | 1 | |
| 1.3m USB3.0 Cable | 1 | |
| 1.25-inch Extension Ring | 1 | |
| Desiccant Tube | 1 | |
| Lens Mounting Clamp | 1 | |
| Screwdriver | 1 | |
| Camera Packaging Bag | 1 | |

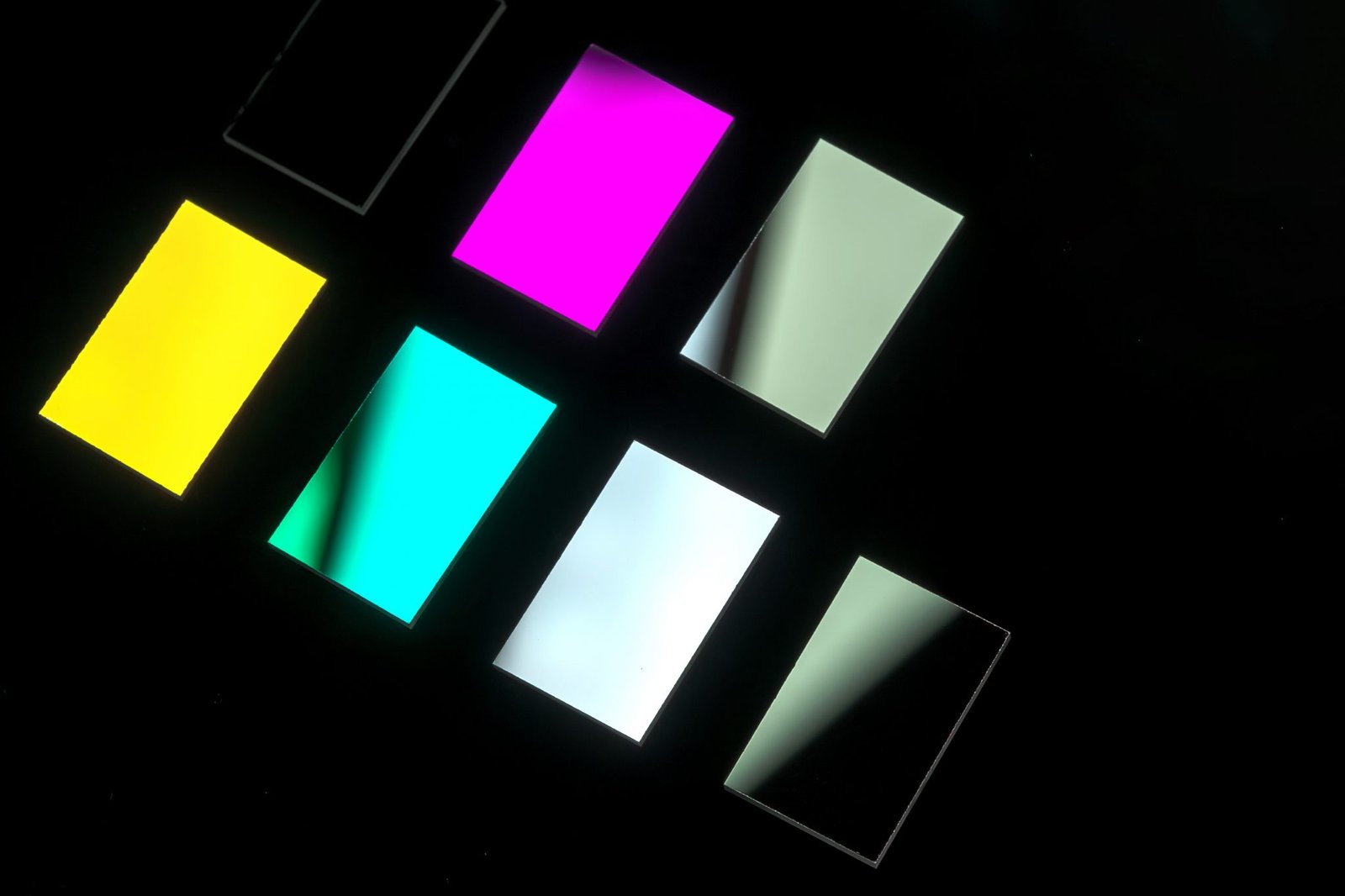

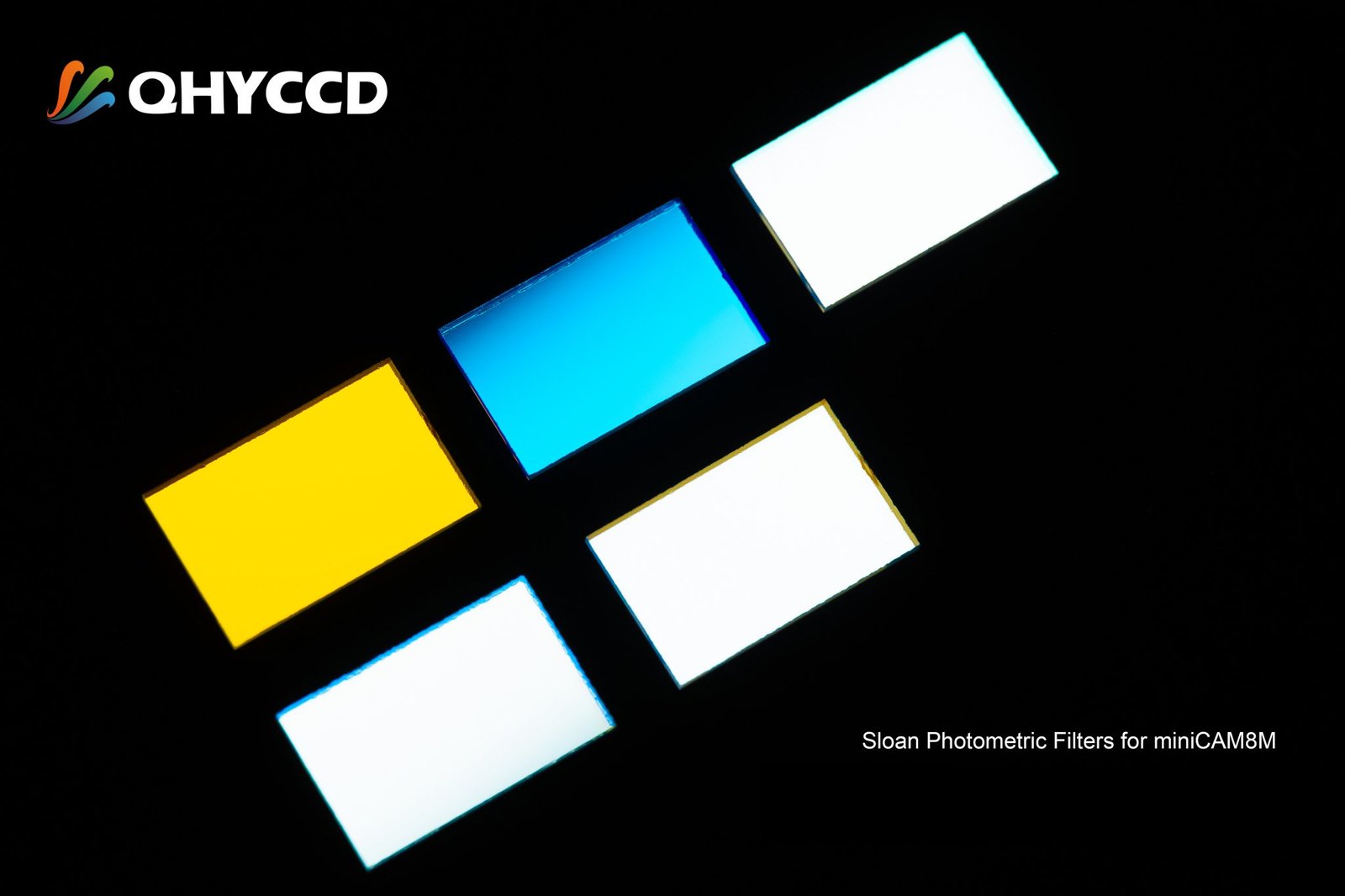

| Luminance (19*12*1.1 mm) | 1 | QHY miniCAM8M Combo Filters |
| Red (19*12*1.1 mm) | 1 | |
| Green (19*12*1.1 mm) | 1 | |
| Blue (19*12*1.1 mm) | 1 | |
| 7nm SII (19*12*1.1 mm) | 1 | |
| 7nm Ha (19*12*1.1 mm) | 1 | |
| 7nm OIII (19*12*1.1 mm) | 1 | |
| LPF (19*12*1.1 mm) | 1 | QHY miniCAM8C Combo Filters |
| HLP (19*12*1.1 mm) | 1 | |
| FCE (19*12*1.1 mm) | 1 | |
| UV/IR Cut (19*12*1.1 mm) | 1 |
(LPF: Light Pollution Filter; HLP: Heavy Light Pollution Filter; FCE: Four-Channel Enhancement Filter)
