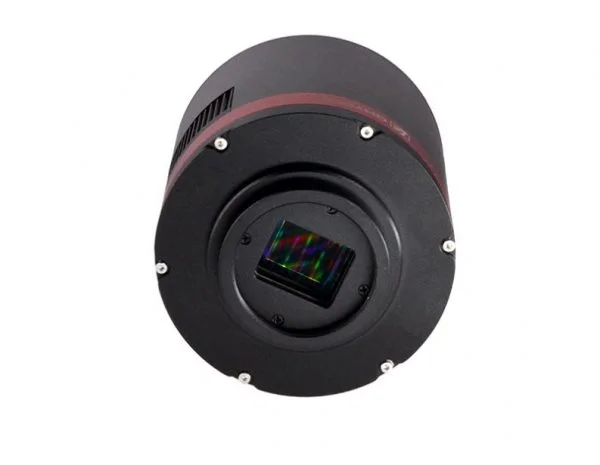

QHY 294 M/C Pro – Cámara CMOS refrigerada

904,961.735,54

Low Readout Noise – 11,7 Megapixels, formato 4/3″.

Limpiar

Plazo estimado de envío: 15 días

QHY 294 Pro – Cámara CMOS refrigerada, disponible en monocromo y color y con un precio muy especial el conjunto Cámara 294M Pro con rueda portafiltros QHYCFW3-M-SR y juego de filtros LRGB de 2″.

La nueva QHY294 Pro es una cámara retroiluminada de 4/3″, equipada con el sensor Sony IMX 294 la versión color  y el sensor IMX 492 la moncroma. Con 11.7 MP a 4.63um, 14-bits A/D.

Con modo de pixel ampliado – De 11.7MP a 46.8MP
Los chips de Sony que incorporan las QHY 294 Pro (IMX294 la de color y IMX492 la mono) tienen 46,8 millones de píxeles de 2.315um, que Sony 2×2 almacena en el chip para crear la matriz de píxeles de 4.63um de 11,7 millones de píxeles que anuncia el sensor. La QHY294 Pro es capaz de bloquear y desbloquear el binning en el chip para proporcionar dos modos de lectura. El primer modo lee el modo «bloqueado» del sensor para producir imágenes de 11.6mp con un tamaño de píxel de 4.63um y 14 bits por píxel. El segundo modo de lectura desbloquea el binning para producir imágenes de 46.8mp con un tamaño de píxel de 2.315um a 12 bits por píxel.

Alta QE – Bajo ruido de lectura
Ya en las pruebas preliminares se ha comprobado que este sensor tiene un desempeño sobresaliente con un QE extraordinariamente alto, bajo ruido de lectura y baja corriente de oscuridad. El 294 tiene ruido de lectura de 6.8 a 6.9e con la ganancia más baja, ruido de lectura de 1.6e cerca de la ganancia unitaria y ruido de lectura de 1.0e con la ganancia más alta, con un gran rango dinámico.

Interruptor automático de doble ganancia – Modo HGC / LGC
Que permite aumentar el rendimiento con poca luz. El sensor CMOS QHY294 Pro tiene un modo de ganancia dual, HGC (ganancia alta) y LGC (ganancia baja). La cámara QHY294 Pro cambiará los dos modos automáticamente cuando la ganancia se establezca en 1600; obtendrá los beneficios del ruido de lectura ultrabajo (1e- a 1.6e-) del modo HGC y una capacidad completa de aproximadamente 14.5ke- en el ajuste del punto de conmutación.

Tecnología anti-rocío
La QHY294 Pro se beneficia de más de una década de experiencia en el diseño de cámaras refrigeradas por parte del fabricante QHYCCD quien ha implementado soluciones completas de control de rocío. La ventana óptica tiene un calentador de rocío incorporado y la cámara CMOS está protegida de la condensación de humedad interna.

Adaptadores flexibles
El QHY294 Pro tiene el mismo diseño de cuerpo e interfaz mecánica que la cámara QHY163. Tiene una distancia focal trasera corta que permite el uso de espaciadores de 0,5 mm a 27 mm de QHYCCD (tamaño de paso de 0,5 mm) consiguiendo así una mayor flexibilidad en la configuración de su tren óptico. Consúltenos en info@lunatico.es.

Búfer de imagen DDR3 de 256 MB
El búfer de imagen DDR3 de alta velocidad interno de 256 MByte es más que suficiente para un fotograma y reduce significativamente cualquier problema de fotogramas perdidos debido a una CPU de computadora ocupada o errores lentos de paquetes de comunicación USB.



Modelos QHY294M Pro
QHY294C Pro
CMOS Sensor SONY IMX492 BSI CMOS – en la versión monocroma
SONY IMX294 BSI CMOS – en la versión color
AR Coating On Sensor Yes
Pixel Size 4.63um*4.63um
Effective Pixel Area
4164*2796
Effective Pixels
11.6 mega
Effective Image Area
19.28mm*12.95mm
Fullwell
65ke-
AD Sample Depth
14bit (output as 16bit and 8bit)
Sensor Size
Typical 4/3inch
Full Frame Rate and ROI Frame Rate
  • 4164*2796 16.5FPS@14BIT
  • 2160lines(eg.4164*2160,4096*2160) 21FPS
  • 1080lines(eg.4164*2160,1920*2160) 41FPS
  • 960lines(eg.4164*960,1280*960) 46FPS
  • 768lines(eg.4164*768,1024*768) 56FPS
  • 480lines(eg.4164*480,640*480) 87FPS
  • 240lines(eg.4164*240,320*240) 156FPS
  • 100lines(eg.4164*100,240*100) 290FPS

*Note:QHYCCD has optimized the CMOS drive frequency and limit the max frame rate. The CMOS sensor may not work under the maximum frequency to ensure better noise performance. If you need the customized higher frame rate version please contact QHYCCD.

Readout Noise 1.6e-1.2e@HGC moe  6.9-5.2e@LGC mode
Dark Current
  • 0.002e/pixel/s@-20C
  • 0.005e/pixel/s@-10C
Exposure Time Range 60us-3600sec
Anti-Glow Control Yes
Shutter Type Electric Rolling Shutter
Computer Interface USB3.0
Built-in Image Buffer 256MByte DDR3 memory
Non-volatile memory / On-camera storage Build-in total 512Kbytes Flash Memory. 100Kbytes user-accessible space for stellar ROI frames for analysis of exoplanet investigation, occultations, atmospheric seeing measurement, focus, optic analysis, etc. Support 100*100 image x 10rames   50*50 image x40frames. 25*25 image x160frames 10*10 image * 1000 frames (total frame numbers are based on 8bit image)
Cooling System
Dual Stage TEC cooler(about -30 to -35C below ambient)
Anti-Dew Heater
Yes
Telescope Interface
M42/0.75
Optic Window Type AR+AR High-Quality Multi-Layer Anti-Reflection Coating (For color camera user need to add a UV/IR filter in the light path)
Back Focal Length
17mm(±0.5)
Weight
650 gr.



Imágenes de muestra con la QHY 294C.

M13 with QHY294C by Suchao.

M106 with QHY294C by Wang Jiankun.
M81 & M82 with QHY294C by Suchao



NGC3190 with QHY294C by Wang Jiankun

Leo Triplet with QHY294C by Suchao.

M51 with QHY294C by Wang Jiankun




Documentación:


Versión cámara

294M Pro, 294C Pro, QHY294M Pro+FW+LRGB
