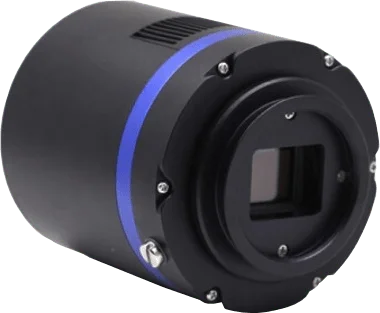

Cámara QHY 183 Monocroma o a Color. ¡20mega pixels! Alta resolución con telescopios de no muy grandes.
La QHY183 es una cámara COLDMOS «back-illuminated», con 20 megapixels (mono o color). El tamaño de pixel es de 2.4um para obtener alta resolución con telescopios de tamaño modesto. Puede producer hasta 19 FPS a 20 Mpix. Cuenta con doble refrigeración TEC bajando la temperature entre 40º y 45º bajo ambiente. El ADC es de 10/10 bit, con salida de 8/12 bit y ruido de lectura de solo 1e-. Se conecta con el ordenador mediate USB 3.0 y los tiempos de exposición pueden ser desde 50usec hasta aproximadamente 1000 sec.
Buffer DDR 128MB
¡Para no perder ni un frame en las secuencias largas! Como el resto de cámaras de la familia Cooled Cmos QHYCCD, la QHY183 cuenta con image buffer 128MB DDRII, que resulta de gran ayuda para la transferencia de imágenes grandes y previene la pérdida de frames en las secuencias largas. Además ayuda a un funcionamiento más suave en ordenadores más lentos o con puerto USB 2.0. Este buffer también ayuda en aplicaciones con múltiples cámaras y evita problemas en la transferencia USB. Por ejemplo, se pueden utilizar 4 cámaras QHY183M en el mismo ordenador para crear una imagen LRGB.
Solución Anti-Humedad completa
QHY cuenta con más de 10 años de experiencia en el diseño de cámaras refrigeradas que le han permitido desarrollar una tecnología anti-humedad consistente en una cámara totalmente «air proof» con depósito de secante calentador de la ventana CMOS. Esta tecnología permite olvidarse del rocío en los sensores y en las ventanas ópticas, incluso en los ambientes más húmedos.
Características principales:
- Cmos sensor: SONY IMX183 Monochrome
- Effective Pixels: 5544*3694 20mg
- Pixel Size: 2.4um * 2.4um
- Effective Area: 13.3*8.9 Typical 1″
- QE: 84
- Frame Rate :
- 20 megapixel 19FPS
- 4K HD 31FPS
- 12 megapixel 31FPS
- Output Bit: 10bit and 12bit
- Readout Type: low 1e@high gain 2.7e @gain 0
- FullWell: 15000-16000e
- Exposure Time: 50us – 3600 sec
- Data interface: USB 3.0 high-speed interface
- Built-in DDR memory: 128MB DDR memory
- TEC: 2.-stage TEC with -40C below ambient with temperature regular
- Electric Interface: 12V input with lock, USB3.0 socket, 4PIN QHYCFW, 6PIN RJ11. Wheel control port.
- Software: SharpCAP, EZCAP_QT, ASCOM Driver, WDM Driver, Live Video BroadCast Driver
- Weight: approx 450g (with M42/0.75 adapter)
La cámara se entrega lista para ser utilizada:
- Cámara QHY183M
- Cables (USB 3.0, Self-locking power cable, cable de guiado 6pin y cable de alimentación de mechero)
- Con depósito de secante
- Adaptador a M42//1,25 pulgadas
Resulta fundamental entender el concepto de «ganancia unitaria» en las cámaras CMOS, y seleccionar una ganancia adecuada para la captura. La ganancia unitaria es la posición en que la ganancia es de 1e-/ADU; por debajo de este valor la ganancia excede 1e-/ADU y esto provoca ruido de muestreo. El valor de ganancia unitaria para la cámara es 10.
Las capturas de cielo profundo se pueden hacer de 2 maneras:
- de la tradicional con exposiciones de larga duración, con baja ganancia para evitar que la imagen se sature, o
- utilizando «lucky imaging» con mayor ganancia para reducir el ruido, tanto de lectura como de muestreo.
 |  |
 |  |
Imágenes de muestra la cámara QHY183C. Pinche en ellas para ampliar.
| NGC6992 with QHY183C by Maximo Suarez
| Color Moon with QHY183C by Maximo Suarez
|
Configuración mecánica de la cámara
Puede instalar la cámara en diferentes telescopios y lentes con los distintos accesorios que ha desarrollado QHYCCD. En caso de duda, consúltenos.
