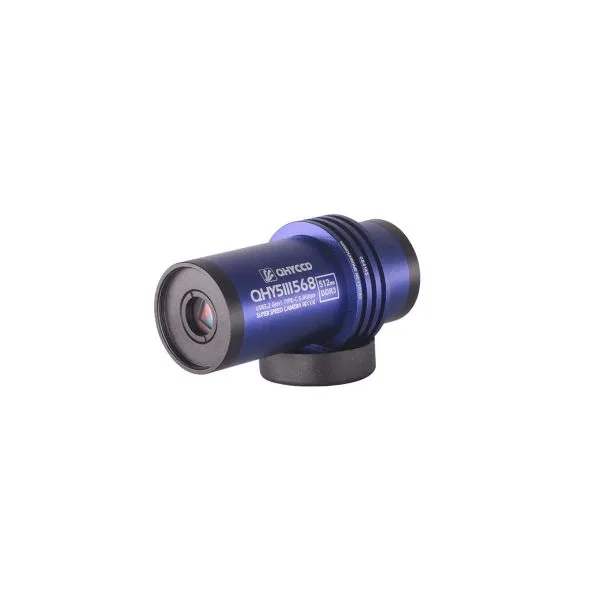

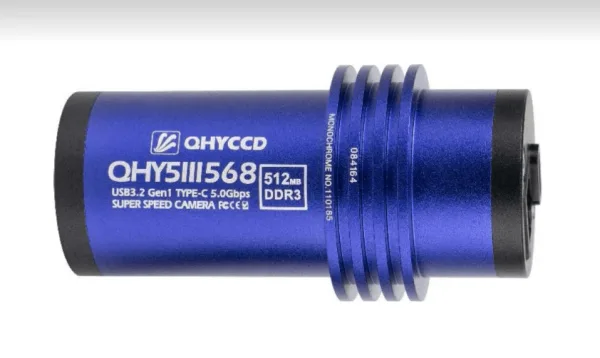

Cámara QHY5III568M/C

Por Christopher Go – QHY5III568M + Stellarvue SV70 + Coronado SM60

Características

Sensor

La cámara QHY5III568M/C utiliza el sensor CMOS Sony IMX568 Pregius S de 5,1 megapíxeles con 2472 x 2064 píxeles a 2,74 um. Pregius es el nombre comercial de Sony para su tecnología de píxeles de obturador global para sensores de imagen CMOS de píxeles activos que combinan el rendimiento de bajo ruido del CCD con el rendimiento de alta velocidad y alta precisión de los obturadores globales. La tecnología Pregius S recientemente desarrollada adopta una estructura retroiluminada para lograr simultáneamente un sensor de imagen más pequeño y una velocidad de cuadros más rápida, al mismo tiempo que mantiene el alto rendimiento de imagen de Pregius.

Una de las ventajas de la estructura CMOS retroiluminada es la mejora de la sensibilidad. En el Pregius S, Sony desarrolló una estructura de fotodiodo y una estructura de protección de la luz originales que se optimizaron para la estructura retroiluminada. Estas mejoraron enormemente las propiedades de sensibilidad y saturación, al tiempo que suprimieron la generación de ruido. Al utilizar estas propiedades, también es posible mantener la calidad de la imagen y, al mismo tiempo, lograr la miniaturización de los píxeles, lo que hace posible un sensor de imagen más compacto.

A diferencia de la mayoría de las cámaras CMOS, la cámara QHY5III568M/C admite el charge-domain binning (FD Binning), que es un verdadero binning de píxeles de hardware similar a las cámaras CCD. En el pasado, la mayoría de las cámaras CMOS usaban binning digital, que dependía de algoritmos para el binning después del proceso de lectura. La desventaja de este método de binning (usando el binning 2*2 como ejemplo) es que si bien la señal se amplifica 4 veces, también introduce el doble de ruido, lo que resulta en solo una duplicación de la relación señal-ruido, y la velocidad de cuadros no mejora. Por el contrario, el binning de hardware no aumenta el ruido, lo que da como resultado una mejora directa de 4 veces en la relación señal-ruido. Además, la velocidad de cuadros aumenta significativamente sin reducir el campo de visión al seleccionar una región de interés (ROI) más pequeña en el sensor. [NOTA: Cuando la cámara a color está agrupada en 2×2, produce una imagen monocromática.] *

Nota: Para activar la función de agrupamiento de carga, seleccione “Modo de lectura: agrupamiento de FD 2×2” en lugar de la función de agrupamiento normal incluida en el software (tomando SharpCap como ejemplo). Si está utilizando una versión en color, desactive primero “Vista previa de Debayer”.

Tanto la versión monocromática como la versión en color del QHY5iII568M/C tienen un obturador global. A diferencia de la tecnología de obturador rotativo que se utiliza en la mayoría de las cámaras CMOS, un obturador global comienza y termina la exposición de todos los píxeles de la matriz al mismo tiempo, lo que garantiza una exposición uniforme en toda la imagen. En el diseño del obturador global de Pregius, el píxel tiene la excelente propiedad de bajo ruido de los CCD y una sección de memoria. La luz detectada simultáneamente por cada fotodiodo de todos los píxeles se convierte en señal digital y se transfiere a sus respectivas secciones de memoria antes de ser procesada. Al procesar todas las señales digitales simultáneas a la vez, la imagen resultante no tiene distorsión. Este tipo de obturador es ideal para aplicaciones de alta precisión y es superior al obturador rotativo cuando se toman imágenes de objetos en movimiento.

El procesamiento de señales a alta velocidad y la alta calidad de imagen son ventajas adicionales del diseño del sensor QHY5III568M/C. La clave de la alta velocidad de los sensores de imagen CMOS con tecnología Pregius es el procesamiento en paralelo. Los sensores de imagen CMOS están equipados con circuitos de conversión A/D, que transforman la señal analógica del píxel en una señal digital. Una matriz de varios miles de estos circuitos dispuestos horizontalmente realiza el procesamiento a alta velocidad al operar simultáneamente. En el circuito de conversión A/D, el circuito analógico que causa el ruido se ha cambiado a una configuración diferente para que suprima automáticamente el ruido. De esta manera, la tecnología realiza tanto la alta velocidad como el bajo ruido en un sensor de imagen.

Curvas

Dimensiones mecánicas



En la caja



---
